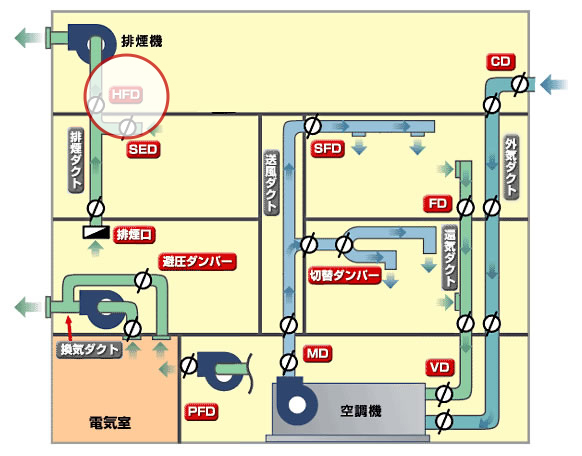

図解でダンパー類についてご説明いたします。製品名をクリックする事で詳細説明をご確認いただけます。

HFD

製品の特徴

FD（防火ダンパー）の温度ヒューズを280℃にした防火ダンパーで排煙ダクトの区画貫通部に使用される。排煙ダクトを280℃で閉鎖し、火災による他階への延焼防止と排煙機を守るために設置される。FDと識別できるように検査口には280℃の表示マークを貼付している。

「HFD」一覧

他の部分 HFD SED 排煙口避圧ダンパー PFD SFD 切替ダンパー MD CD FD VD

製品名角FD

形式 FD

形状共板式 FG式

仕様標準

図面（共板）図面（FG）

発注書発注書をダウンロード

FD 防火ダンパー角FD

耐圧仕様		500Pa以下で風速10m/s以下です。HFDは20m/s以下です。送風機の直近に設置の場合、高圧型でご用命ください。
操作機能		FDの温度ヒューズの公称作動温度は標準72℃です。その他厨房排用120℃、排煙ダクト用280℃があります。
主構造	角形	多翼羽根は平行翼です。ただしH≦300は単翼羽根です。最大の標準製造サイズはW×H≦3.4m²または長辺が2400mm以下です。これを超える場合、分割式ダンパーとなります。吊金具はご指示がない場合、4点吊が標準です。検査口は100×100です。H寸法が350未満の場合下側取付となります。ケース本体の加工はすべて溶接です。両側共板式が標準です。
