ダンパー教室・製品エリア紹介: 「VD」一覧
（4件）

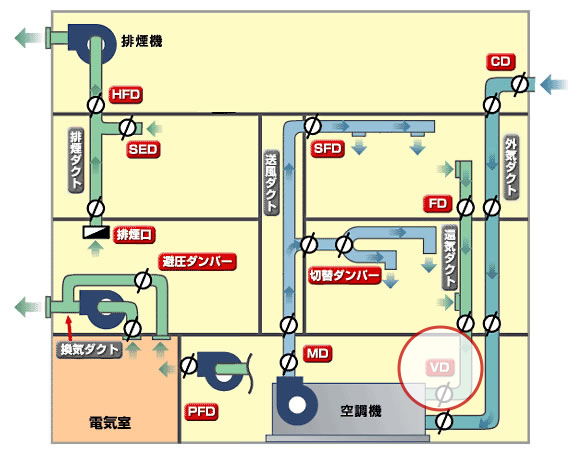

図解でダンパー類についてご説明いたします。製品名をクリックする事で詳細説明をご確認いただけます。

カタログへ

製品一覧へ

VD

製品の特徴

ダンパーの羽根開度を手動でウォームギヤ又はレバーを使用して、調整し必要な風量にするダンパー。

「VD」一覧

他の部分 HFD SED 排煙口避圧ダンパー PFD SFD 切替ダンパー MD CD FD VD

製品名角VD

形式 VD

形状共板式 FG式

仕様標準

図面（共板）図面（FG）

発注書発注書をダウンロード

VD 風量調節ダンパー角VD

耐圧仕様		500Pa以下で風速10m/s以下です。送風機の直近に設置の場合、高圧型でご用命ください。
操作機能		ウォームギヤ式。
主構造	角形	多翼羽根は対向翼です。ただしH＜250は単翼羽根です。最大の標準製造サイズはW×H≦3.4m²または長辺が2400mm以下です。これを超える場合、分割式ダンパーとなります。両側共板式が標準です。

発注書発注書をダウンロード

製品名円VD-Z

形式 VD

形状 φ100-φ300

仕様標準

図面（差込）

発注書発注書をダウンロード

VD 風量調節ダンパー円VD-Z

主構造
耐圧仕様		500Pa以下で風速10m/s以下です。送風機の直近に設置の場合、高圧型でご用命ください。
操作機能		Φ100～Φ300のウォームギヤ式とレバー式があります。ダンパーの開閉器の取付架台はありません。操作ハンドルは組込式で取外し不可です。
主構造	円形	ダクト接合部は差込式が標準です。部品組立はネジ止めで軸径はΦ10とします。また、防錆塗装はケース本体の溶接部のみ補修となります。

発注書発注書をダウンロード

製品名円VD

形式 VD

形状 φ325-φ350 φ375-φ450

仕様標準

図面（差込）図面（差込）

発注書発注書をダウンロード

VD 風量調節ダンパー円VD

主構造
耐圧仕様		500Pa以下で風速10m/s以下です。送風機の直近に設置の場合、高圧型でご用命ください。
操作機能		円の開閉器(ウォームギヤ式)は取付架台付で、操作ハンドルは取外し可能です。
主構造	円形	単翼式ダンパーとしては口径サイズΦ450迄です。ダクト接合部は差込式が標準です。 Φ350以下の場合、防錆塗装は溶接部のみとなります。

発注書発注書をダウンロード

1/2
